Mesure de l'évolution des efforts de perçage avec un micro-foret pcd monobloc de Ø1.78mm dans du CFRP.
Paramètre d’usinage sur CNC Hurco BM30 du centre d’essais et de R&D Diamoutils.
- Vitesse broche : 8000 RPM
- Avance: 480mm/mn
- VC: 45m/mn
- f: 0,06mm/U
- profondeur de perçage : 4mm
Efforts de perçage mesurés à l’aide d’un porte outil équipé de capteurs sensoriels monté dans la broche d’un centre d’usinage Hurco BM30, perçage d’un panneau de CFRP concave de 2.6mm d’épaisseur comprenant une surface lisse coté entré et une fine peau plastique en sortie de perçage.
| Signal- valeur/variation | 1er trou | 100 trous | 350 trous | 650 trous | 850 trous | 1050 trous |
| Tension [N] | 20.2 -7,8 | 30.2 8,2 | 36.2 5,8 | 44.5 -20,1 | 48,7 -3,7 | 52.8 0,9 |
| Torsion [Nm] | -0.1 – 0,3 | -0,1 -0,1 | -0.0 -0,1 | -0.1 -0,4 | 0.0 -0,0 | -0,0 0,2 |
SEEM du foret neuf avec une valeur de rayon sur l’arête de coupe mesuré à 3.2µ.
Tension au 1er trou : 20.2 N
Tension au 1050 trous : 52,8 N
Variation de la tension entre le 1er trou et le 1050 trous : + 161.3% en raison de l’usure progressive de la valeur du rayon de l’arête de coupe.
SEEM de l’arête de coupe du foret usé après 1050 trous.

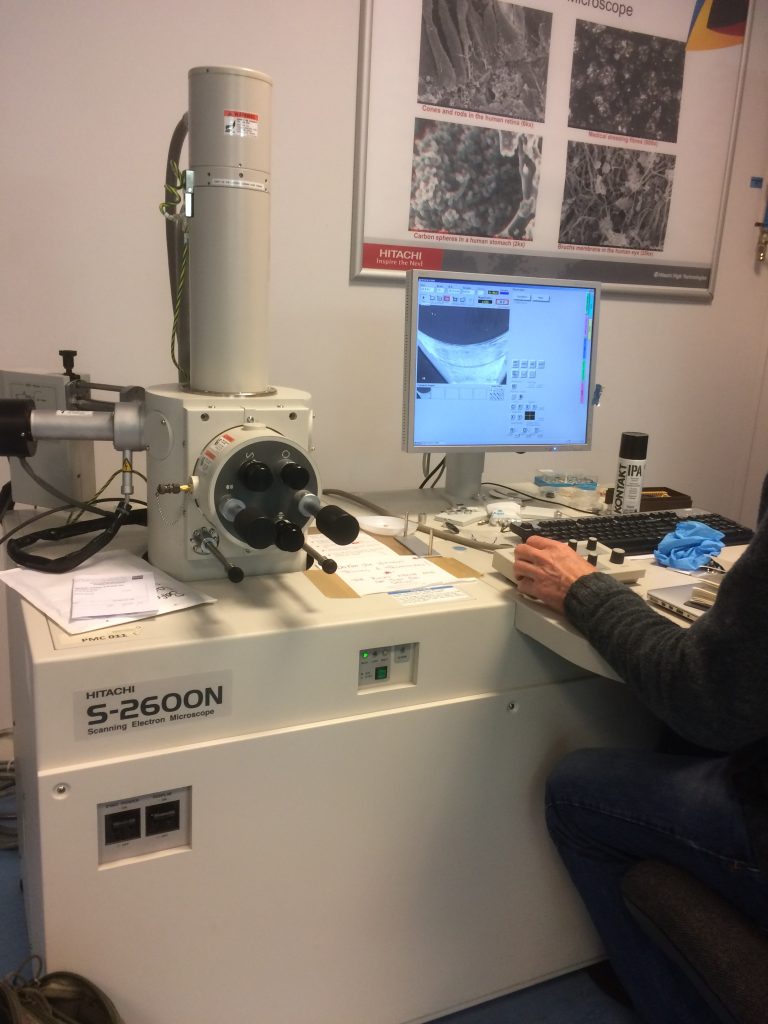

SEEM réalisé à UNOTT sur Hitachi S2600 N.
Valeur du diamètre et de la circularité du trou perçé dans le panneau de CFRP, mesurée avec un Bruker interferometre.
1er trou : Ø du perçage réalisé à Ø1.775 mm avec une circularité de 0.024 mm.

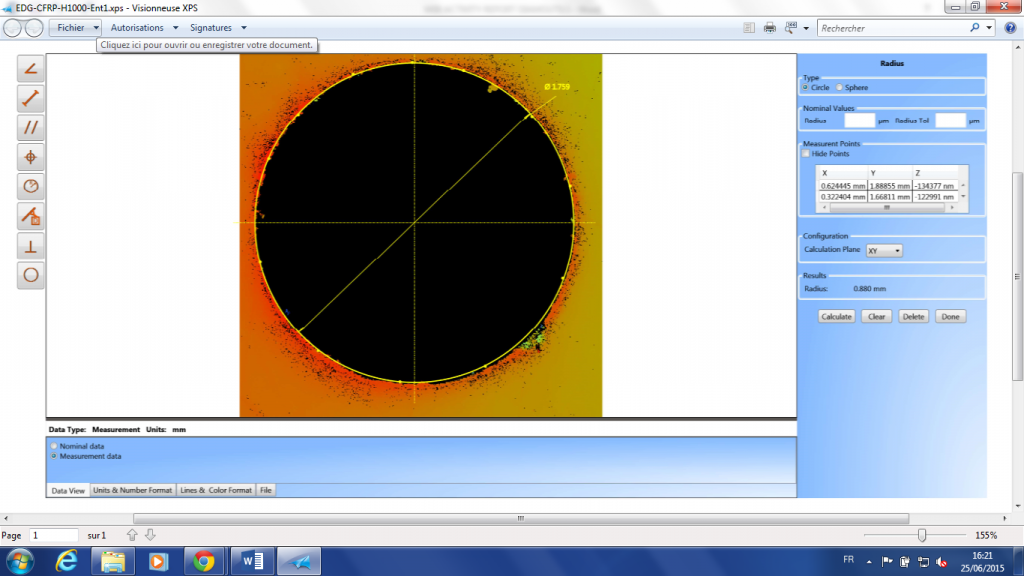

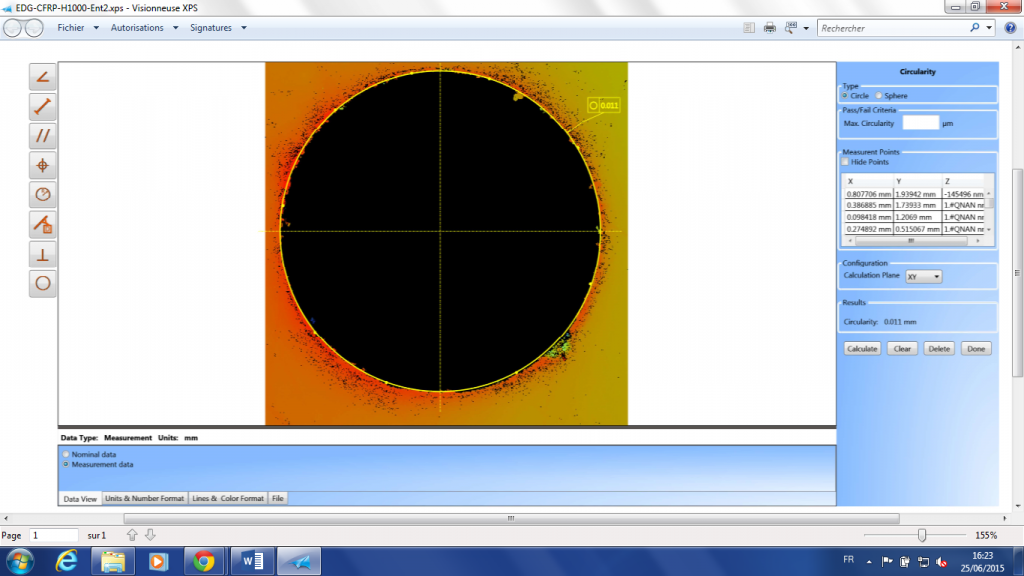

Au 1000 trous : Ø de perçage réalisé à Ø1.759 mm avec une circularité de 0.011 mm.
