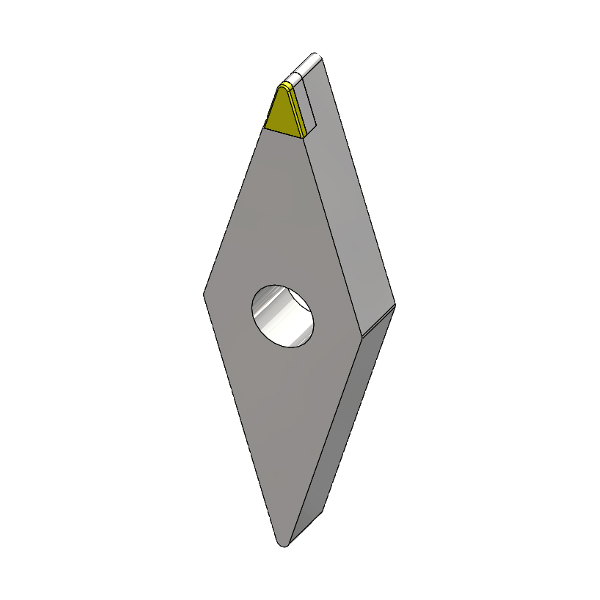

VNMA (CBN)

Version insert CBN économique, standard 3mm ou double inserts réversibles

Fiche produit

Ajouter les références pour lesquelles vous souhaitez un devis

  Référence de commande Disponibilité
+ Ajouter à mon devis Référence de commande CBN 01 CBN 02 CBN 08 CBN 12 CBN 33 CBN 44
+ Ajouter à mon devis 75 VNMA 160404 ECO Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter
+ Ajouter à mon devis 75 VNMA 160404 3 Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter
+ Ajouter à mon devis 75 VNMA 160408 ECO Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter
+ Ajouter à mon devis 75 VNMA 160408 3 Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter
+ Ajouter à mon devis 75 VNMA 160404 REV Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter
+ Ajouter à mon devis 75 VNMA 160408 REV Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter Délai: Nous consulter
+ Ajouter à mon devis Autres dimensions sur demande

Informations complémentaires

  • Guide des Nuances
  • Conditions d'Utilisation
  • Conditions de Coupe à titre indicatif
Nuances Caractéristiques Applications
1 Hautes résistance à l'abrasion - Résistant à l'usure - Qualité de l'arrête excellente - Etat de surface de bonne qualité Fontes grises perlitiques - Aciers traités pour outils et fillières - Supers alliages à base de Ni-Co - Tournage de carbures frittés (>16% Cobalt)
2 Enlèvement de matière important - Bon état de surface - Bonne durée de vie Aciers alliés dur - Supers alliages
8 Enlèvement de matière important - Très bon état de surface - Durée de vie supérieur Aciers traités >45 HRC - Aciers traités à outils et fillières - Aciers traités à pourcentage de carbone élevé - Opérations de tournage difficiles en coupe continu ou légèrement interrompue
32 Excellente résistance aux chocs - Bonne stabilité chmique Coupe continue ou interrompue - Fontes à alliages de poudre métalliques - Fabrication d'outils en aciers traités
43 Homogénéité de la micro-structure amélioré - Performance conséquente Alésage de chemises de pistons - Fraisage d'aciers traités - Tournage de carbure frittés >16% Co
30 Excellente résistance à l'abrasion - Bonne stabilité chimique Excellent pour l'usinage des fontes ductiles - Application dans les poudres métalliques à faible taux de carbure - Coupe continue ou légèrement interrompue
44 Excellente stabilité chimique - Résistant aux chocs - Etat de surface excellent Métaux frittés avec haute teneur en alliages - Usinage des soupapes d'admission et d'échappement - Coupe continue
45 Excellente résistance chimique - Etat de surface excellent Tournage de finition en coupe continue à haute vitesse - Carteres en acier traité - Vitesse usuelle 220m/mn ou supérieur
46 Excellente résistance chimique et résistance à l'abrasion - Etat de surface excellent - Durée de vie excellement longue - Résistance au chocs amélioré Coupe continue ou légèrement interrompue - Carteres en acier traité - Vitesse usuelle 180m/mn ou supérieur
47 Excellente résistance à l'usure de l'arrête de coupe - Good chipping resistance - Convient pour des usinages avec et sans lubrification Coupe continue - Aciers traités ou aciers à outils - Vitesse usuelle 100-175m/mn
48 Dureté de l'arrête de coupe supérieur - Bonne résistance à l'usure - Convient pour des opérations d'ébauches ou de finitions Coupe continue ou moyennement interrompue - Aciers traités - Usinage des aciers frittés - Idéal pour le fraisage et le tournage - Vitesse usuelle 140-220m/mn
49 Dureté de l'arrête de coupe supérieur - Convient pour des opérations d'ébauches ou de finitions Moyenne à fortes interruptions de coupes - Usinage des sièges de soupapes - Vitesse usuelle 80-150m/mn
MATERIAUX TYPE DE COUPE
MATERIAUX Ebauche Finition Finition Finition
Fontes perlitiques CBN 01 CBN 02 - CBN 08 CBN 01 - CBN 02
CBN 08
CBN 02 - CBN 08
Fontes hautes résistances CBN 01 CBN 01 CBN 01 CBN 01
Aciers alliés CBN 01 CBN 02 - CBN 08 CBN 01 - CBN 02
CBN 08
CBN 01
Super alliages CBN 01 CBN 01 CBN 01 CBN 01
Fers frittés CBN 01 CBN 01 CBN 01 CBN 01
Materiaux Opération Paramètres TYPE DE COUPE
Materiaux Opération Paramètres CBN 01 CBN 02 CBN 08 CBN 12 CBN 33 CBN 44
Fontes perlitiques Tournage Vitesse de coupe 600-1200 m/min 600-1200 m/min 600-1200 m/min 600-1200 m/min 600-1200 m/min 600-1200 m/min
Fontes perlitiques Tournage Avance 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm
Fontes perlitiques Tournage Profondeur passe 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm 0.1-2.5 mm
Fontes
hautes résistances
Tournage Vitesse de coupe 75-150 m/min
Fontes
hautes résistances
Tournage Avance 0.15-0.6 mm/tr
Fontes
hautes résistances
Tournage Profondeur passe 0.1-2.5 mm
Aciers alliés Tournage Vitesse de coupe 75-150 m/min 75-150 m/min 75-150 m/min 75-150 m/min 75-150 m/min 75-150 m/min
Aciers alliés Tournage Avance 0.15-0.3 mm/tr 0.15-0.3 mm/tr 0.15-0.3 mm/tr 0.15-0.3 mm/tr 0.15-0.3 mm/tr 0.15-0.3 mm/tr
Aciers alliés Tournage Profondeur passe 0.1-2. 5 mm 0.1-2. 5 mm 0.1-2. 5 mm 0.1-2. 5 mm 0.1-2. 5 mm 0.1-2. 5 mm
Super alliages Tournage Vitesse de coupe 150-250 m/min 150-250 m/min
Super alliages Tournage Avance 0.15-0.3 mm/tr 0.15-0.3 mm/tr
Super alliages Tournage Profondeur passe 0.1-2.5 mm 0.1-2.5 mm
Fer frittés Tournage Vitesse de coupe 75-150 m/min 75-150 m/min
Fer frittés Tournage Avance 0.15-0.3 mm/tr 0.15-0.3 mm/tr
Fer frittés Tournage Profondeur passe 0.1-2.5 mm 0.1-2.5 mm
