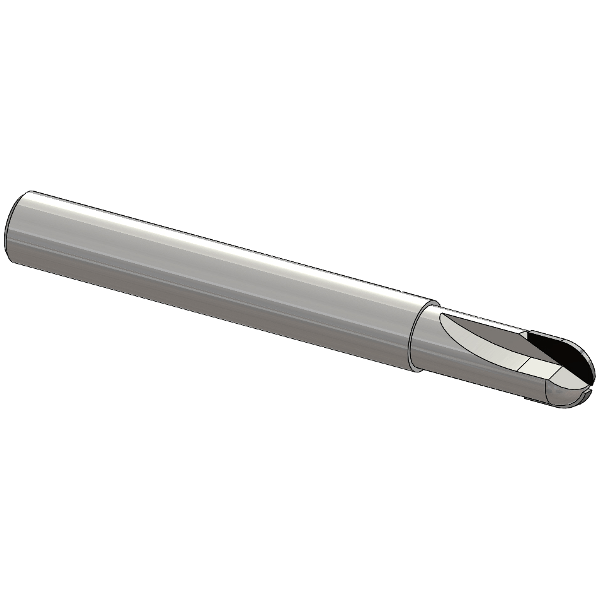

Fraise PCD hémisphérique type G000

Fraise PCD hémisphérique type G000

Gamme: 70 4901 G000

Ces fraises PCD sont réalisables en CBN

Avec trous d’huile sur demande



Imprimer

Fiche produit

Ajouter les références pour lesquelles vous souhaitez un devis

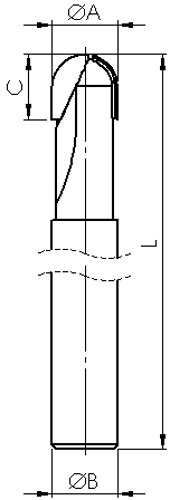

  Références Diam. fraise A en mm Nb de dents Diam. queue B en mm Hauteur de coupe C en mm Long. totale L en mm Dispo
+ Ajouter à mon devis 70 4901 G000 Ø4 4 Z1 8 6 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø5 5 Z1 8 6 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø6 6 Z2 6 7 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø7 7 Z2 6 7 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø8 8 Z2 8 8 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø9 9 Z2 8 8 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø10 10 Z2 10 9 70 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø11 11 Z2 10 9 100 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø12 12 Z2 12 10 100 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø13 13 Z2 12 10 100 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø14 14 Z2 14 11 100 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø15 15 Z2 14 11 100 Délai: Nous consulter
+ Ajouter à mon devis 70 4901 G000 Ø16 16 Z2 16 12 100 Délai: Nous consulter
+ Ajouter à mon devis Autres dimensions sur demande

Informations complémentaires

  • Guide des nuances
  • Conditions d'utilisation
  • CONDITIONS DE COUPE À TITRE INDICATIF
Nuance Caractéristiques Applications
36 Haute résistance à l’abrasion Pièces d’usures
35 Dimension de grain idéal pour des applications nécessitant   un très bon état de surface Titane
Aluminium à faible taux de silicium
6 Grande acuité d’arrête de coupe et bonne résistance à l’abrasion Aluminium <8% silicium
Cuivre
Matière précieuse
Plastique (finition miroir)
Electronique
3 Application générale, bon état de surface Aluminium <12% silicium
Graphite
Matériaux composites
Céramique verte
Alliage de cuivre
5 Très bonne résistance à l’abrasion, état de surface moyen Aluminium >12% silicium
Composite à matrice métallique
Céramique fritté
Carbure
Bi-métaux Aluminium/fonte
Carbure de tungsten (10-16% Co)
31 Très haute résistance à l’abrasion, structure bi-modal pour accroître le % de diamant inclut dans le PCD Fibre de verre
Aluminium >14% silicium
Composite à matrice métallique
Carbure de tungsten (10-16% Co)



Matériaux Type de coupe
Matériaux Ebauche Finition Fraisage
Aluminium < 8% Si PCD 06 - PCD 35 PCD 06 - PCD 35 PCD 06 - PCD 35
Aluminium
<12% Si		 PCD 03 - PCD 06 PCD 03 - PCD 06 PCD 03 - PCD 06
Aluminium
>12% Si		 PCD 03 - PCD 05 - PCD 31 PCD 03 - PCD 05 - PCD 31 PCD 03 - PCD 05 - PCD 31
Laiton / Cuivre PCD 03 - PCD 05 - PCD 06 PCD 03 - PCD 05 - PCD 06 PCD 03 - PCD 05 - PCD 06
Plastique PCD 03 - PCD 06 PCD 03 - PCD 06 PCD 03 - PCD 06
Graphite PCD 03 - PCD 05 PCD 03 - PCD 05 PCD 03 - PCD 05
Pièces d'usures PCD 36 PCD 36 PCD 36
Matériaux Opération Nuance de PCD Vitesse m/mm AVANCE PAR TOUR MM/TR Profondeur de passe mm
Alliage d'aluminium 4-8% Si Tournage PCD 03 - PCD 06 - PCD 35 900 - 3500 0.1 - 0.4 0.1 - 4.0
Alliage d'aluminium 4-8% Si Fraisage PCD 03 - PCD 06 - PCD 35 1000 - 5000 0.1 - 0.3 mm/insert 0.1 - 3.0
Alliage d'aluminium 8-12% Si Tournage PCD 03 - PCD 05 - PCD 06 - PCD 31 600 - 2400 0.1 - 0.4 0.1 - 4.0
Alliage d'aluminium 8-12% Si Fraisage PCD 03 - PCD 05 - PCD 06 - PCD 31 700 - 3000 0.1 - 0.3 mm/insert 0.1 - 3.0
Alliage d'aluminium >12% Si Tournage PCD 03 - PCD 05 - PCD 31 300 - 700 0.1 - 0.4 0.1 - 4.0
Alliage d'aluminium >12% Si Fraisage PCD 03 - PCD 05 - PCD 31 400 - 900 0.1 - 0.3 mm/insert 0.1 - 3.0
Composite à matrice métallique Tournage/Fraisage PCD 05 - PCD 31 300 - 600 0.1 - 0.4 0.2 - 1.5
Alliage de cuivre (Cuivre, Zinc, Laiton) Tournage/Fraisage PCD 03 - PCD 06 400 - 1260 0.03 - 0.3 0.05- 2.0
Carbure de tungsten 10-16%, Co Tournage PCD 05 - PCD 31 50 - 200 0.1 - 0.4 0.1 - 1.0
Carbure de tungsten 10-16%, Co Fritté Tournage PCD 05 - PCD 31 20 - 40 0.1 - 0.25 0.1 - 1.0
Céramiques Tournage PCD 05 - PCD 31 50 - 200 0.1 - 0.2 0.1 - 1.0
Céramiques fritté Tournage PCD 05 - PCD 31 20 - 40 0.1 - 0.2 0.1 - 0.5
Bois MDF Routage PCD 03 - PCD 06 1000 - 3650 0.1 - 0.4 0.1 - 4.0
Bois aggloméré Sciage PCD 03 - PCD 05 1500 - 4000 0.5 - 6.0 1.0 - 200
Bois aggloméré Routage/Sciage PCD 31 1000 - 4000 0.1 - 0.4 0.1 - 3.0
Plastiques/Composites (Carbone/Graphite) Tournage/Fraisage PCD 03 - PCD 05 - PCD 31 300 - 2000 0.05 - 0.3 0.1 - 3.0
Plastiques/Composites (Fibre de verre/Plastique) Tournage/Fraisage PCD 03 - PCD 05 - PCD 31 200 - 1000 0.05 - 0.5 0.1 - 3.0
Plastiques/Composites (Fibre de verre/Graphite) Tournage/Fraisage PCD 31 300 - 1000 0.1 - 0.4 0.1 - 3.0
