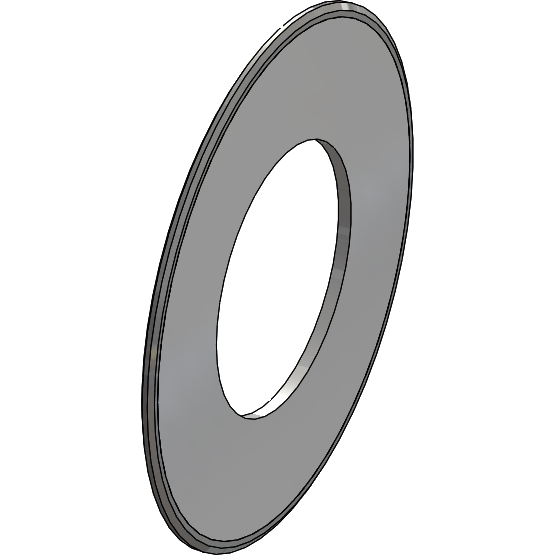

Meule CBN vitrifié 1D1 À 60°

Fiche produit

Ajouter les références pour lesquelles vous souhaitez un devis

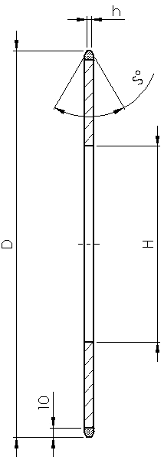

  Référence Grain Diamètre meule D Epaisseur T Diamètre alésage H Epaisseur bandeau X Plat sominal h
+ Ajouter à mon devis 1D14001020310046001 B126 400 10 10 203 4
+ Ajouter à mon devis Autres dimensions sur demande

Informations complémentaires

  • Gamme de grains
  • Type d'utilisation
  • CONDITIONS DE COUPE À TITRE INDICATIF
Groupe de grain Fin Moyen Gros
Grosseur de grain en micron 28/20 40/28 50/40 63/50 80/63 100/80 125/100 160/125 200/160 250/200 315/25
Désignation normalisée des grains B39 B46 B54 B64 B76 B107 B126 B151 B181 B252 B301
PIÈCES B39 B46 B54 B64 B76 B107 B126 B151 B181 B252 B301
Pièces diverses en aciers alliés Finition extra fine Super Finition  super Finition Finition Ra <0.2 Finition Ra<0,3 Finition Ra<0,4 1/2 Finition Ra=0,4 1/2 Ebauche Ra=0,6 Ebauche Ra>0,8 Ebauche Ra>1.2 Ebauche Ra>1.6
Pièces rechargées en chrome dur Finition extra fine Super Finition  Super Finition Finition Ra <0.2 Finition Ra <0.3 Finition Ra>0.4 1/2 Finition Ra>0.4 Ebauche Ra>0.6 Ebauche Ra>0,8 Ebauche Ra>1.2 Ebauche Ra>1.6
Pièces en céramique Finition extra fine Super Finition Finition 1/2 Finition Ebauche
Pièces filetées extérieur, vis à billes Finition extra fine Super finition Super finition Finition Finition 1/2 Finition Ebauche
Pièces filetées intérieur, vis à billes Super finition Super finition Finition Finition Ebauche Ebauche
TYPE D'USINAGE VITESSE DE ROTATION DE LA MEULE (EN M/SEC) VITESSE DE ROTATION DE LA PIÈCE (EN M/MN) AVANCE LONGITUDINALE (EN M/SEC) AVANCE TRANSVERSAL (EN MM/COURSE) AVANCE CIRCULAIRE (EN M/MN) EPAISSEUR ENLEVÉE (EN MM/COURSE) (ALLER ET RETOUR)
Rectification extérieure 30-35 10-25 0,5-10 0,01-0,05
Rectification intérieure
8-35 10-30 0,3-1,0 0,002-0,005
Rectification plane (meule de profil)
30-35 8,0-10 0,3-0,6 0,04-0,1
Rectification de filetages 30-45 0,2-0,5 0,4 Maxi
Rectification du profil en développante de cercle sur les dents
des outils pignons et des outils à araser les dentures
25-35 0,5-0,8 0,6 0,03-0,05
Rectification du profil des fraises mères 25-35 0,2-0,4 0,03-0,05
Affutage des outils de coupe 35-40 1,0-2,0 0,03-0,08
Rectification du profil sur les filetages des vis de translation 30-35 0,4-0,8 0,05-0,1
Rectification des cannelures 25-30 2-2,5 0,01-0,06

Le dressage de la meule peut se faire :

  • soit avec une pointe unique
  • soit avec une molette crushing acier
  • soit avec une molette diamentée

Il est préférable d’utiliser de l’huile entière, cependant l’huile soluble à 6%, se révèle très satisfaisante.
