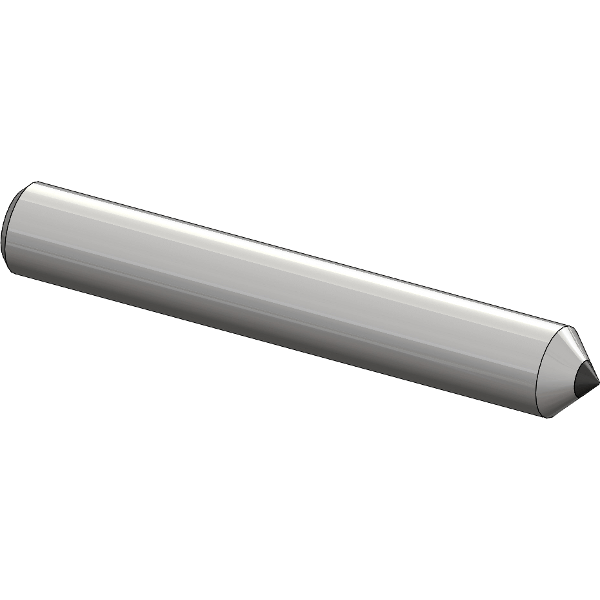

Dresseur diamant cylindrique

Fiche produit

Ajouter les références pour lesquelles vous souhaitez un devis

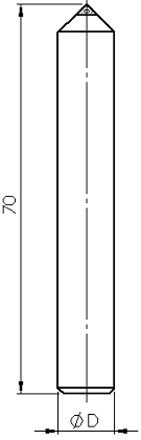

  Référence de commande Diamètre queue (D) Caratage
+ Ajouter à mon devis 40 015 060 070 6 0,15
+ Ajouter à mon devis 40 025 060 070 6 0,25
+ Ajouter à mon devis 40 015 080 070 8 0,15
+ Ajouter à mon devis 40 025 080 070 8 0,25
+ Ajouter à mon devis 40 050 080 070 8 0,5
+ Ajouter à mon devis 40 075 080 070 8 0,75
+ Ajouter à mon devis 40 015 100 070 10 0,15
+ Ajouter à mon devis 40 025 100 070 10 0,25
+ Ajouter à mon devis 40 050 100 070 10 0,5
+ Ajouter à mon devis 40 075 100 070 10 0,75
+ Ajouter à mon devis 40 100 100 070 10 1
+ Ajouter à mon devis 40 015 120 070 12 0,15
+ Ajouter à mon devis 40 025 120 070 12 0,25
+ Ajouter à mon devis 40 050 120 070 12 0,5
+ Ajouter à mon devis 40 075 120 070 12 0,75
+ Ajouter à mon devis 40 100 120 070 12 1
+ Ajouter à mon devis Autres dimensions sur demande

Informations complémentaires

  • Conditions d'utilisations
  • Dresser avec un diamant à grain unique

Calcul de l’avance de l’outil diamanté Vd pour diamant à gain unique:

Vd = 1/2 * grosseur du grain [mm] * Ns [1/min]  à  1 * grosseur du grain [mm] * Ns [Tr/min]

Exemple :

Grain FEPA 80 = 180 μm ==> 0.18mm

Ns  : 1410 tr/min

Vd = 1/2 * 0.180 * 1410 = 130 mm/min

Vd = 0.18 * 1410 = 260 mm/min

Vd = 130 – 260 mm/min

La fixation doit être la plus courte possible!

La position du diamant doit être incliné vers le bas de 3° à 10°.

Tourner souvent le diamant de 90° dans son support lorsque la pointe est aplatie.

La position du diamant doit aussi être incliné en latéral de 3° à 15°.
