Fiche produit
Ajouter les références pour lesquelles vous souhaitez un devis

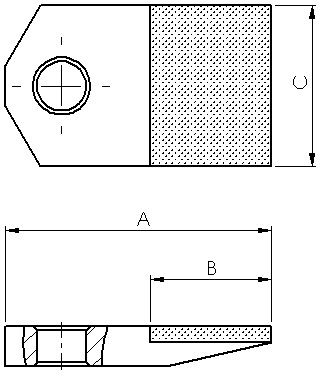

Référence de commande | Granulométrie | Longueur A | Hauteur diamantée B | Largeur C | |
---|---|---|---|---|---|
50 3320 08 P2 | 8 | 28 | 10 | 10 | |
50 3320 09 P2 | 9 | 28 | 10 | 10 | |
50 3320 11 P2 | 11 | 28 | 10 | 10 | |
50 3320 12 P2 | 12 | 28 | 10 | 10 | |
50 3321 08 P2 | 8 | 33 | 15 | 10 | |
50 3321 09 P2 | 9 | 33 | 15 | 10 | |
50 3321 11 P2 | 11 | 33 | 15 | 10 | |
50 3321 12 P2 | 12 | 33 | 15 | 10 | |
50 3322 08 P2 | 8 | 28 | 10 | 15 | |
50 3322 09 P2 | 9 | 28 | 10 | 15 | |
50 3322 11 P2 | 11 | 28 | 10 | 15 | |
50 3322 12 P2 | 12 | 28 | 10 | 15 | |
50 3323 08 P2 | 8 | 28 | 10 | 20 | |
50 3323 09 P2 | 9 | 28 | 10 | 20 | |
50 3323 11 P2 | 11 | 28 | 10 | 20 | |
50 3323 12 P2 | 12 | 28 | 10 | 20 | |
50 3324 08 P2 | 8 | 33 | 15 | 20 | |
50 3324 09 P2 | 9 | 33 | 15 | 20 | |
50 3324 11 P2 | 11 | 33 | 15 | 20 | |
50 3324 12 P2 | 12 | 33 | 15 | 20 | |
Autres dimensions sur demande |
Informations complémentaires
- Liant P1 : Liant très tenace
- Liant P2 : Liant tenace
- Liant P3 : Liant standard
- Liant P4 : Liant friable
- Granulomètrie 03 : Grosseur des grains faible
- Granulomètrie 07 : Grosseur des grains faible à moyenne
- Granulomètrie 08 : Grosseur des grains moyenne
- Granulomètrie 10 : Grosseur des grains moyenne à forte
- Granulomètrie 12 : Grosseur des grains forte
En général:
Fixer le carreau diamanté de façon que le dos de celui-ci touche en premier la meule avec un angle de 30 à 40°. On obtient ainsi un dressage optimale. Le carreau doit être monté verticalement pour travailler de part et d’autre de la hauteur de l’axe de la meule.
La vitesse périphérique de la meule lors du passage est égale à la vitesse périphérique de la meule lors du rectifiage.
Un arrosage conséquent permet un dressage parfait et une longévité accrue de l’outils de dressage.
La rugosité de la surface rectifiée peut être modifiée par l’avance de dressage.
Incrément de dressage Ad = 0.005 à 0.02 mm
Avance d’outil diamanté Vd = (Ns * 0.9) / 4 avec Ns = Nombres de tr/min de la meule.
